Máy đo chiều dày lớp mạ nhiều lớp Chuo-Seisakusho ED-3 TH-11 TH-9

Máy đo bề dày xi mạ điện phân Chuo-Seisakusho ED-3 TH-11 TH-9

Đây là một dụng cụ đo phá hủy rất hữu ích cho việc kiểm soát chất lượng mạ, v.v. và có thể đo nhiều loại mạ khác nhau.

Khả năng chống ăn mòn được xác định bằng cách đo sự chênh lệch điện thế giữa mỗi lớp xuất hiện trong quá trình điện phân mạ niken nhiều lớp. (Cần có thiết bị đo độ dày mạ điện phân riêng.)

Cần thiết cho Kiểm soát chất lượng về Sơn phủ, Vận chuyển và Kiểm tra chấp nhận, Công cụ nghiên cứu và phát triển

Lưu trữ, tìm kiếm và chỉnh sửa dữ liệu thông qua giao tiếp với máy tính cá nhân

1. ĐẶC TRƯNG CỦA MÁY ĐO BỀ DÀY LỚP PHỦ KIM LOẠI TH 11 Chuo-Seisakusho

• Áp dụng cho độ dày của lớp phủ kim loại hợp kim: đồng, niken, crom, kẽm, thiếc, bạc, vàng, hợp kim đồng-kẽm và hợp kim thiếc-chì, ngoài ra, cadmium, niken không điện phân (Ni-P), hợp kim thiếc-kẽm, chì và sắt sử dụng chất điện phân phù hợp tùy chọn
• Dễ dàng đo lường với các thông báo hiển thị
• Bất kỳ lỗi nào cũng được hiển thị nhanh chóng dưới dạng tin nhắn
• Tin nhắn có sẵn bằng tiếng Anh hoặc tiếng Nhật, vui lòng yêu cầu khi bạn đặt hàng
• Có thể kết nối với máy tính cá nhân để lưu trữ, tìm kiếm, in, chỉnh sửa dữ liệu đã đo và tạo bất kỳ báo cáo nào theo thời gian thực. Có thể lưu trữ và tìm kiếm tới 50 dữ liệu chỉ trên máy kiểm tra
• Tự động thiết lập dữ liệu hiệu chuẩn miếng đệm, tính toán chuyển đổi hợp kim và hoạt động khử điện phân
• Phép đo thử nghiệm này tuân thủ theo JIS H8501 và ISO 2177

2. THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO BỀ DÀY LỚP MẠ TH 11 Chuo-Seisakusho

1. MÁY ĐO ĐỘ DÀY Model: TH-11

• Hệ thống thử nghiệm: Phương pháp thử nghiệm coulometric diện tích giới hạn
• Diện tích đo: Gioăng-L: 10mm ² ;  Gioăng-S: 5mm ²
• Phạm vi độ dày: 2,0-400,0μm chia cho 0,1 đơn vị; 0,05-4,00 μm chia cho 0,01 đơn vị
• Phạm vi đảm bảo: 4,0-30,0μm chia cho 0,1 đơn vị; 0,40-2,00 μm chia cho 0,01 đơn vị
• Độ chính xác đo lường: ±5%
• Độ chính xác đo lường điện tử:  ±0,5%
• Xếp hạng đo lường: 0,2 μ m/giây ở 0,1 đơn vị - đối với Cu, Ni, Zn, Sn, Cu-Zn, Sn-Pb, Sn-Zn; 0,1 μ m/giây ở 0,1 đơn vị - đối với Cr, Cu/Zn, Ag, Au, Pb, Fe, Cd, Ni-P;  0,02 μ m/giây ở 0,01 đơn vị - đối với Cu, Ni, Zn, Sn, Cu-Zn, Sn-Pb, Sn-Zn - đối với tất cả các vật liệu trên
• Giao diện: Centronics cho máy in, RS232C cho máy tính cá nhân
• Nguồn điện: Một pha, AC90-260V, 50/60 Hz, 35VA hoặc ít hơn
• Nhiệt độ môi trường: 10-40ºC
• Trọng lượng: 2,3 kg
• Kích thước: 250W x 215D x 110H mm

 2. MÁY IN Model: THP-11 (Tùy chọn)

• Hệ thống: Chấm nối nhiệt
• Các mục in: Ngày đo, loại mạ, chất nền, cấu hình, độ dày lớp phủ và điều kiện đo
• Phiếu ghi chép: BS-80-15 80W x 15000L mm
• Giao diện: Centronics
• Nguồn điện: 4xLR-6 pin kiềm, Bộ đổi nguồn AC (Tùy chọn)
• Trọng lượng: 550g
• Kích thước: 135W x 180D x 60H mm
• Cáp máy in: 1,8m

3. PHẦN MỀM QUẢN LÝ DỮ LIỆU: DENSHO DORI TH (Tùy chọn)

• Nhiệm vụ phần mềm: Thu thập dữ liệu, hiển thị, nghiên cứu, in ấn và quản lý danh sách công việc của khách hàng
• Tín hiệu đầu vào/đầu ra: RS232C
• Linh kiện: CD-ROM, 1 x cáp giao diện 1,8 m
• Máy tính cá nhân áp dụng: Tương thích PC/AT (máy DOS/V)
• Hệ điều hành áp dụng: Microsoft Windows 95/98 (Bao gồm Phiên bản thứ hai và Phiên bản Thiên niên kỷ)

Một ví dụ báo cáo in

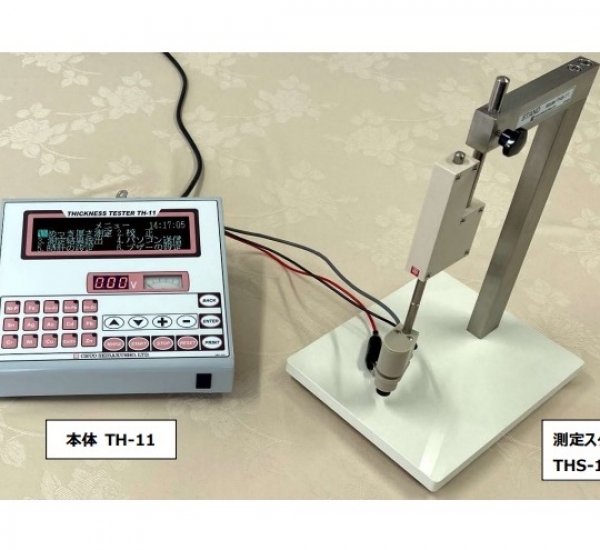

Bộ tiêu chuẩn

• Đơn vị chính (TH-11) x 1
• Chân đế (THS-11) x 1
• Phụ kiện (THA-11) x 1
• Dây nguồn x 1
• Hướng dẫn sử dụng x 1

CHÂN ĐẾ: THS-11 (RỘNG 195 X SÂU 245 X CAO 340 MM)

PHỤ KIỆN: THA-11 (400W X 280D X 145H MM)

NỘI DUNG: PHỤ KIỆN (THA-11)

• Vụ án hóa học: 1
• Chất điện giải: 250 mL, mỗi 1
• S-101 (cho Cu, Ag, Cu-Zn, Sn-Pb), S-103 (cho Zn), S-104 cho (Cr, Sn)
• S-105 (cho Ag), S-106 (cho Cr), S-107 (cho Ni), S-108 (cho Cu/Zn)
• S-110 (cho Sn), S-111 (cho Au)
• Chất tẩy rửa: N-10 250mL: 1
• Bình dịch vụ: 10, Cell-L: 1,  Cell-S: 1, Gioăng-L:5,  Gioăng-S:5
• Đĩa khuấy: 2 Tấm dày tiêu chuẩn: 2
• (Chất điện phân tùy chọn: S-102 (cho Cd), S-204 (cho Ni-P), S-205 (cho Sn-Zn), S-206 (cho Pb), S-207 (cho Fe)

ĐO ĐẠC

Áp miếng đệm gắn vào cell vào bề mặt phủ để giới hạn diện tích điện lượng và tiêm chất điện phân phù hợp với lớp phủ và chất nền vào cell. Đặt chất nền mục tiêu vào anode và cell vào catốt. Sau đó, áp dụng dòng điện được điều chỉnh chính xác vào lớp phủ để làm tan chảy nó. Điện áp trên anode và catốt được gọi là " điện áp điện lượng" thay đổi nhanh chóng trong trường hợp kim loại phủ đang bị nóng chảy hoàn toàn, dẫn đến việc tiếp xúc với chất nền. Độ dày của lớp phủ được tính toán từ sự thay đổi này trong  điện áp điện lượng  và khoảng thời gian từ khi bắt đầu dòng điện đến khi kết thúc phép đo thay đổi trên.

BẢO TRÌ

• Để duy trì phép đo chính xác trong thời gian dài, nên bảo trì định kỳ hàng năm bao gồm hiệu chuẩn.
• Sự suy giảm của pin dự phòng dẫn đến việc ngừng hoạt động của đồng hồ ngay cả khi hoạt động của mạch đo lường bình thường. Pin nên được thay thế sau mỗi năm năm khi bảo trì.
• Các thành phần bổ sung: Chất điện giải - 500mL/chai, Phiếu ghi chép (BS-80-15) - 10 cuộn/bộ

TÙY CHỌN

Các đơn vị tùy chọn sau đây sẽ góp phần vào phép đo của bạn:

Gioăng SS (Độ chính xác đo lường:  ±10% ); Diện tích đo lường: 2mm ² ; Đường kính 1,6mm cho vật thể rộng 2mm

Đơn vị cố định - để cố định dễ dàng các thanh tròn hoặc bu lông

Thiết bị phụ trợ dây - dành cho dây có đường kính từ 0,2 đến 13mm hoặc thanh tròn
