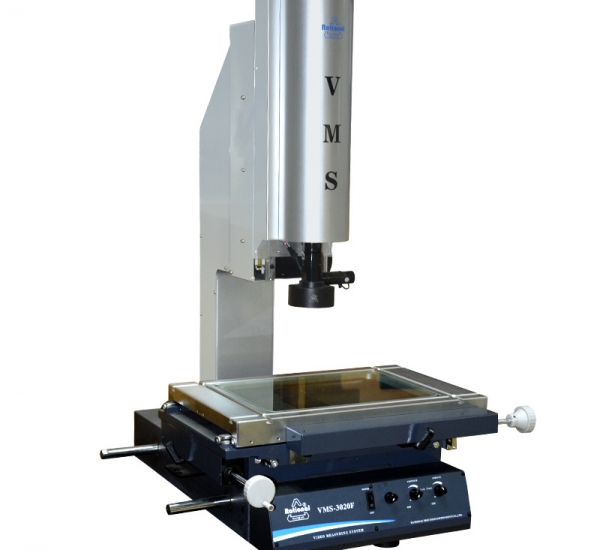

HỆ THỐNG ĐO KÍCH THƯỚC 2D VMS-4030G/VMS-2515G/VMS-1510G/VMS-3020G Rational

Các tên gọi khác như máy đo kích thước bằng hình ảnh Rational VMS-4030G/VMS-2515G/VMS-1510G/VMS-3020G, Máy đo 2d, máy đo 2.5d, hệ thống đo lường video... chung quy là để đo kích thước sản phẩm theo chiều x, y, z nhưng chỉ theo một mặt phẳng với độ chính xác cao do độ phóng đại lớn tới 200 lần.

Hệ thống đo video sê-ri tiêu chuẩn chủ yếu được áp dụng trong phép đo 2D, hệ thống đo video này được sử dụng rộng rãi trong các loại ngành công nghiệp hoàn thiện chính xác khác nhau, chẳng hạn như cơ chế, điện tử, nhựa, v.v.

Hệ thống đo video là hệ thống đo quang điện có độ chính xác và hiệu quả cao. Hệ thống đo video này bao gồm một loạt các thành phần, chẳng hạn như camera màu CCD có độ phân giải cao, liên tục, ống kính zoom, màn hình màu, bộ tạo hình chữ thập video, thang đo tuyến tính chính xác, đầu đọc kỹ thuật số đa chức năng (DRO), phần mềm đo 2D và bàn làm việc có độ chính xác cao. Hệ thống đo video này được cung cấp giao diện RS-232, người dùng có thể quản lý và xuất đồ thị bằng cách kết nối với PC và chạy chương trình M2D.

Các thông số của máy đo kích thước 2D VMS-1510G, VMS-2010G, VMS-2515G, VMS-3020G, VMS-4030G

Model

VMS-1510G

VMS-2010G

VMS-2515G

VMS-3020G

VMS-4030G

Bàn làm việc

Kích thước bàn kim loại (mm)

354×228

404×228

450×280

500×330

606×466

Kích thước bàn kính (mm)

210×160

260×160

306×196

350×250

450×350

Di chuyển (mm)

150×100

200×100

250×150

300×200

400×300

Trọng lượng (kg)

100

110

120

140

240

Kích thước(L*W*H)(mm)

540*560*850

760*600*900

970*670*940

Khoảng cách làm việc

108mm

Hành trình trục Z

150mm

Độ phân giải của trục X và trục Z

0,5μm

Lỗi đọc trục X và trục Y

(3+L/75) μm (L là chiều dài của chi tiết gia công cần đo, đơn vị: mm)

Hệ thống video

Máy ảnh

Máy ảnh màu 1/3〞CCD

Tổng thể

33X--195X

Độ phóng đại của ống kính zoom

0,7X--4,5X

Chế độ xem đối tượng

8.1mm--1.3mm

Chiếu sáng bề mặt và truyền tải tất cả các đèn LED, và ánh sáng có thể điều chỉnh

Nguồn

180V(AC)-260V(AC)

Tần số

50 HZ

Hệ thống đo lường và nhắm mục tiêu

VMS-F/Ⅰ(tiêu chuẩn)

USB302 /M2D-IMG

VMS-F/Ⅱ(tùy chọn

Bộ xử lý dữ liệu DC3000/ M2D-IMG

VMS-F/Ⅳ(tùy chọn)

M2D-AT/QIM3008//M3D-MB/Máy tính/USB-303/RENISHAW MCP ĐẦU DÒ

Tiêu chuẩn và tùy chọn

Phụ kiện

Ống 1X (tiêu chuẩn)

Ống 0,5X (tùy chọn)

Khoảng cách làm việc

Ống kính zoom

0,7X~4,5X

Ống kính

Tổng

Trường nhìn (mm)

Tổng

Trường nhìn (mm)

0,5X (tùy chọn)

16,5X--97,5X

16,2--2,6

8,3X--48,5X

32,4--5,2

189

Tiêu chuẩn

33X--195X

8.1--1.3

16,5X--97,5X

16,2--2,6

108

2X(tùy chọn)

66X--390X

4--0,7

33X--195X

8.1--1.3

Bàn lý tưởng Tải ≥350kg, Kích thước (L * W * H) 1000 * 600 * 500 (mm)
