Máy đo từ thông Fluxmeter FG16 MAGSYS
- Bảo hành sản phẩm 12 tháng
- Giao hàng miễn phí toàn quốc
- Hỗ trợ tư vấn kỹ thuật 24/7 (cả dịp Lễ, Tết)
- Bảo hành nhanh chóng khi khách hàng phản hồi

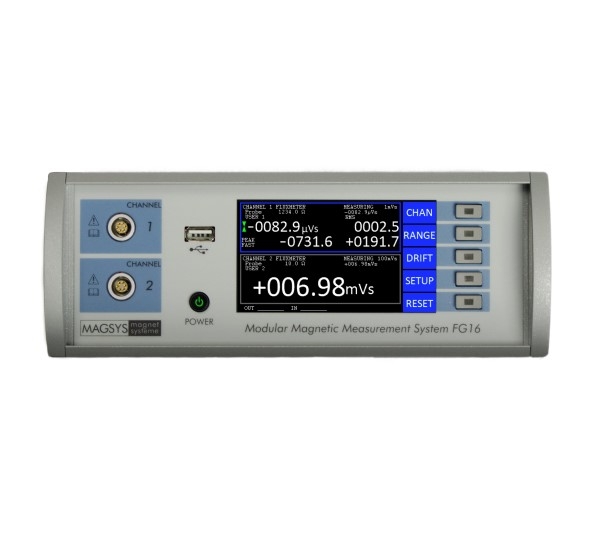

Máy đo từ thông MAGSYS Fluxmeter FG16
FG16 là một thiết bị để đo các giá trị từ tính.
4 khe cắm có sẵn có thể được trang bị với các plug-in để đo thông lượng kế, gaussmeters và fluxgates hay bất kỳ sự kết hợp nào.
FG16 đo các giá trị từ tính sau:
- Từ thông Φ (tính bằng Wb, Vs)
- Mật độ từ thông B (tính bằng T)
- Cường độ trường H (tính bằng A / m)
- Phân cực J (tính bằng T)
- Mômen lưỡng cực m (tính bằng Am²)
Các đầu dò được thiết kế riêng cho từng ứng dụng đo.
FG16 dễ sử dụng và trực quan với màn hình cảm ứng và các nút riêng biệt.
Ngoài ra, FG16 cung cấp nhiều giao diện hiện đại như Ethernet, USB, CAN bus, RS232, tín hiệu tương tự và kỹ thuật số 24 V để điều khiển và xuất kết quả đo.
Thiết bị phù hợp cho các ứng dụng đo lường khắt khe trong lĩnh vực nghiên cứu và phát triển cũng như kiểm soát quá trình tự động, đảm bảo chất lượng và kiểm tra hàng hóa đầu vào.
Ví dụ ứng dụng điển hình:
- Đo từ thông hoặc mật độ từ thông của một chi tiết gia công trong quá trình từ hóa.
- Đo trường lạc chỗ.
- Kiểm tra mômen lưỡng cực và sự phân cực của nam châm.
Đầu dò với bộ nhớ tham số tích hợp giúp đơn giản hóa các phép đo chính xác.
Các phụ kiện: như đầu dò, nam châm tham chiếu, cũng có thiết kế đặc biệt, luôn có sẵn.
Các tính năng đặc biệt
|
|
Thông số kỹ thuật Máy đo từ thông Fluxmeter FG16 của MAGSYS
| Hiển thị | Màn hình LCD cảm ứng màu, 95 mm × 52 mm, 480 × 270 pixel |
| Tỷ lệ hiển thị | 10 lần mỗi giây |
| Kết nối đầu vào | Giắc cắm ở phía trước và phía sau |
| Hệ thống đơn vị | SI, CGS, hỗ trợ hệ mét và đơn vị đo lường Anh |
| Giao diện |
Tương tự ± 10 V, 200 Ω Phích cắm RS232 DE-9, các thông số có thể điều chỉnh Phích cắm CAN bus DE-9 , các thông số có thể điều chỉnh LAN RJ45, 10/100 Mbit Ổ cắm 24 V IO DB-25, 8 đầu vào, 8 đầu ra, tách rời quang học USB 2.0, mặt trước loại A, mặt sau loại B |
| Kích thước | 125 mm × 260 mm × 260 mm (Cao × Rộng × D) |
| Cân nặng | 2,85 kg (6,3 lbs.) Bao gồm 4 plug-in, không có bao bì và phụ kiện |
| Nguồn cấp | 100 - 240 V, 47 - 63 Hz, tối đa. 25 VA, triệt nhiễu cho tần số đường truyền 50/60 Hz |
| Phạm vi nhiệt độ |
Hoạt động: 0 ° C đến +55 ° C, |
Plug-in Fluxmeter
| Phương pháp đo | Bộ tích hợp độ trôi thấp với điều chỉnh độ lệch động | |
| Chức năng / đơn vị | Từ thông Φ | Wb, V · s, Mx |
| Mật độ từ thông B | T, G | |
| Cường độ từ trường H | A / m, Oe | |
| Phân cực từ tính J | T, G | |
| Mômen lưỡng cực từ m | A · m², V · s · m, erg / G | |
| Chênh lệch thế năng từ tính Vm | A, Gb | |
| Phạm vi (Độ phân giải) |
Tuôn ra ± 1 mVs (0,1 μVs) |
Phạm vi và độ phân giải của các giá trị bắt nguồn phụ thuộc vào đầu dò được sử dụng. |
| Lựa chọn phạm vi | tự động, thủ công | |
| Dải tần số | 0… 20 kHz | |
| Sự chính xác | 0,5% sau khi tự hiệu chuẩn | |
| Hiệu chuẩn | Điện áp bên trong và tham chiếu thời gian | |
| Trôi dạt | <± 2 μVs / phút | |
| Kháng đầu vào | 100 kΩ ± 0,1% | |
Gaussmeter Plug-in
| Phương pháp đo | Đo mật độ thông lượng với phần tử Hall đã hiệu chuẩn | |||
| Chức năng / đơn vị | Mật độ từ thông B | T, G | ||
| Cường độ từ trường H | kA / m, Oe | |||
|
Phạm vi
(Các phép đo trên 4,5 Tesla chỉ với các đầu dò đặc biệt)
|
Mật độ dòng chảy | Cường độ trường | ||
| ± 10 mT (0,001 mT) |
± 100 G |
± 100 Oe (10 mOe) |
± 10 kA / m (1 A / m) |
|
| ± 100 mT (0,01 mT) |
± 1 kG |
± 1 kOe (100 mOe) |
± 100 kA / m (10 A / m) |
|
| ± 1 T (0,1 mT) |
± 10 kG (1 G) |
± 10 kOe (1 Oe) |
± 1000 kA / m (100 A / m) |
|
| ± 10 T (1 mT) |
± 100 kG (10 G) |
± 100 kOe (10 Oe) | ± 8000 kA / m (1 kA / m) |
|
| Dải tần số | DC / AC 0 Hz… 5 kHz (giá trị hiệu dụng) | |||
| Giá trị giữ đỉnh | Thời lượng sự kiện> 250 μs | |||
| Sự chính xác | DC ± 0,5% đến 1,5 T hoặc. ± 1% trên 1,5 T; đỉnh ± 2%; AC ± 2% | |||
Trang bị tiêu chuẩn
- Đơn vị cơ sở FG16
- Đơn vị trình cắm theo cấu hình
- Hướng dẫn sử dụng
- Chứng nhận hiệu chuẩn
- cáp USB
Phụ kiện tùy chọn
- Cuộn dây (thông lượng kế)
- Cuộn dây Helmholtz (thông lượng kế)
- Thăm dò hội trường
- Nam châm tham khảo
- Bộ giá đỡ 19 inch
- Cáp đo lường có vỏ bọc đầu hở (chiều dài: 2 m) với phích cắm và bộ nhớ tham số tích hợp để kết nối các cuộn dây riêng
- Cáp đồng trục với đầu nối BNC (chiều dài: 2 m)
