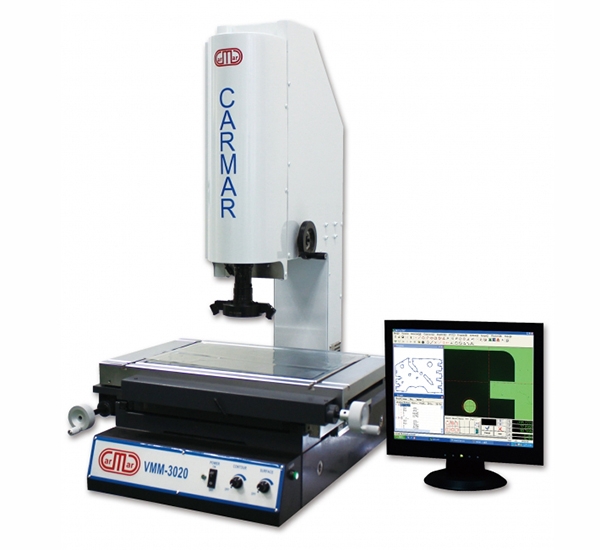

MÁY ĐO KÍCH THƯỚC BẰNG HÌNH ẢNH VMM-4030D CARMAR

Máy đo kích thước bằng hình ảnh 2-2.5D VMM-4030D Carmar

Máy đo toạ độ 2-2.5D VMM-4030DD Carmar/ VMM-4030S CARMAR

VMM là giải pháp tốt nhất để đo kích thước 2.5D cho sản phẩm của bạn. Đo kích thước, vẽ biên dạng chi tiết.

Model :VMM-4030D/ VMM-4030S

1. Thông số kỹ thuật của máy đo lường quang học VMM-4030DD Carmar/ VMM-4030S CARMAR này:

• Chiều đo trục X (mm): 400mm

• Chiều đo trục Y (mm): 300mm
• Chiều đo trục Z (mm)：200 mm
• Đo độ chính xác (μm): 3.0 + L/75 ; L: Chiều dài vật mẫu (mm)
• Hệ thông Video: VMM-D series】
• Camera CCD: 1/3“ màu CCD/ 1/2 color
• Ống kính: Theo tiêu chuẩn mặc định
• Độ phóng đại vật kính：0.7X - 4.5X
• Tổng độ phóng đại：33X - 195X
• Trường nhìn vật kính：8.1mm - 1.3mm/ 11-1.7mm
• Nguồn sáng: Sử dụng đèn LED truyền sáng
• Nguồn cung cấp: AC220V/110V 50/60 Hz
• Bộ máy tính và Màn hình
• Gồm phầm mềm điều khiển: QMS3D.
• Tính toán khoảng cách, góc, tâm, đường kính, bán kính… và tấc cả các thông số hình học 2 chiều khác
• Kết nối dữ liệu: RS232
• Xuất file dữ liệu ra file autocad
• Và tài liệu hướng dẫn sử dụng, đĩa cài phần mềm bản quyền.

Máy đo Video CARMAR, (Hệ thống đo video) là một hệ thống đo với camera CCD để đo 2D. Máy đo Video, (Hệ thống đo video) là một trong những sản phẩm được phát triển tốt nhất trong các dòng sản phẩm của Carmar. Cung cấp cho khách hàng những thiết bị chính xác, hiệu quả về chi phí và dịch vụ tốt là triết lý kinh doanh của chúng tôi. Dòng máy đo video, (Hệ thống đo video) đáp ứng tất cả các loại phép đo hai chiều với phần mềm tự phát triển.

Hệ thống đo video là một hệ thống đo quang điện có độ chính xác và hiệu quả cao. Nó bao gồm một loạt các thành phần, chẳng hạn như máy ảnh màu CCD có độ phân giải cao, ống kính zoom liên tục, màn hình màu, bộ tạo hình chữ thập video, tỷ lệ tuyến tính chính xác, Bộ đọc số đa chức năng (DRO), phần mềm đo 2D và bàn làm việc có độ chính xác cao. Nó chủ yếu được áp dụng trong phép đo 2D, đôi khi ở cả 3D. Nó được sử dụng rộng rãi trong các loại ngành công nghiệp hoàn thiện chính xác khác nhau, chẳng hạn như bộ phận điện tử, khuôn chính xác, công cụ chính xác, lò xo, gia công vít, nhựa, cao su, van bịt dầu, bộ phận máy ảnh, bộ phận chu kỳ bàn đạp, bộ phận động cơ, cao su dẫn điện và PCB Chế biến. Đây là điều bắt buộc đối với phòng đo lường, phòng thí nghiệm hoặc xưởng của các lĩnh vực khác nhau liên quan đến máy móc, điện tử, dụng cụ đo lường, đồng hồ,

2. Đặc trưng của hệ thống đo kích thước bằng hình ảnh VMM-4030D Carmar này :

1. Máy đo Video, (Hệ thống đo video) tải với độ chính xác cao với bàn làm việc cố định và bệ đá granit;
2. Giao diện RS-232 có thể thực hiện giao tiếp giữa phần mềm đo lường và máy tính.
3. Tùy chọn: Máy ảnh CCD màu 1/2 "của Nhật Bản có độ phân giải cao với hình ảnh sắc nét;
4. Người dùng có thể quản lý và xuất ra các biểu đồ ở định dạng bmp hoặc DWG bằng cách kết nối với PC và chạy chương trình.
5. Phát hiện cạnh bằng một cú nhấp chuột.

Nhà sản xuất Máy đo video, Máy chiếu biên dạng, Máy đo nhanh, Máy đo chiều cao, Thang đo tuyến tính, DRO

3. Các Model khác của hãng Carmar :

VMM-1510D, VMM-2010D, VMM-2515D, VMM-3020D, VMM-4030D.

*  Ngoài ra có các loại máy khác: máy chiếu biên dạng 2D PV 3000 ; Máy chiếu biên dạng 3D SWIM 1510MS; Máy chiếu biên dạng PV-3015/ PV-3015E, PV-3015A(E), PV-3020A(E), PV-3025A(E), PV-3030A(E), PV-3040A(E), PV3015CE, PV3020CE, PV3025CE, PV-3015DE, PV-3020DE, Carmar PH-3020, PH-4025, PV6020V...

Máy đo tọa độ CMM (CMM 554C,CMM 574C. CMM 584C, CMM 665C, CMM 685C, CMM 6105C, CMM 886C, CMM 8106C, CMM 8126C, CMM 10108C, CMM 10128C, CMM 101058C, CMM 554M, CMM 564M, CMM 574M, CMM 584M, CMM 665M, CMM 685M, CMM 6105M, CMM 554MV, CMM 564MV, CMM 574MV, CMM 584MV, CMM 665MV, CMM 685MV, CMM 6105MV, ...; Cảm biến vị trí (Linear Scale SW 3000, SW 4000); Kính hiển vi TMM (TMM 1510S, TMM 2010S); Kính hiển vi đo lường 2D, 3D (VDTM 1510, VDTM 2010, VDTM 2515, VDTM 3020)

* Các máy đo kích thước dòng tự động Carmar: VMM-2525C, VMM-3020C, VMM-4030C, VMM-5040C, VMM-0606L, VMM-0810L Carmar.

* Máy đo kích thước blink Carmar VS 100A, VS 100C, VS 240A, VH-100S

Chi tiết tại: http://www.carmar-tech.com/download_en.php

Thêm : Máy đo quang học Carmar, VMM 4030S, VMM3020S, VMM2515S, VMM1510S, vmm 2010S, Máy đo kích thước bằng hình ảnh, Máy đo lường hình ảnh, Máy đo hình ảnh, Máy đo lường quang học, máy đo 2D, máy đo tầm nhìn, máy đo tọa độ, máy đo 3D, máy đo hai chiều, máy đo ba chiều, máy đo 2.5D, Video Measuring Machine CARMAR,...
