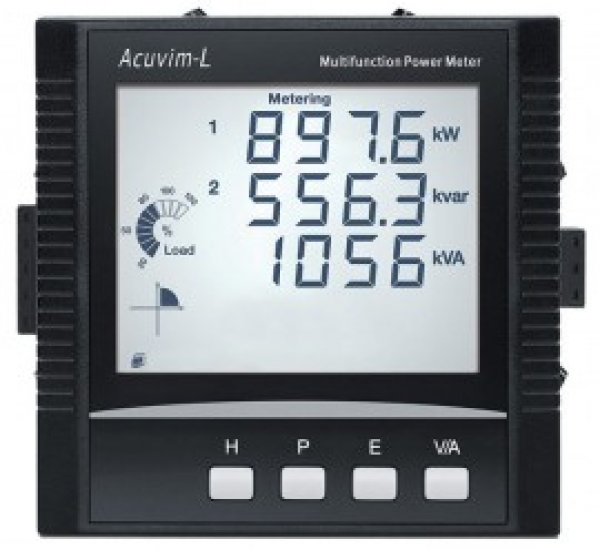

Đồng hồ đo công suất và năng lượng Accuenergy ACUVIM-EL-D-5A-P1V4

Đồng hồ đo công suất và năng lượng Accuenergy ACUVIM-EL-D-5A-P1V4

Accuenergy ACUVIM-EL-D-5A-P1V4

Có thể được cấu hình như một thiết bị gắn trên bảng điều khiển, như một bộ chuyển đổi gắn trên thanh ray DIN hoặc được lắp đặt trong AcuPanel được cấu hình sẵn và được đấu dây sẵn, đồng hồ đo công suất và năng lượng đa chức năng này lý tưởng để bảo vệ tối đa ngay cả trong những môi trường ứng dụng khắc nghiệt nhất.

1. Đặc trưng của Đồng hồ đo công suất và năng lượng đa chức năng Accuenergy Acuvim-EL Series

• Có gắn bảng điều khiển với màn hình hiển thị, đầu vào 5 A/1 A, 100 đến 415 V AC
• Cấp doanh thu: ANSI C12.20 lớp 0.2 & IEC62053-22 lớp 0.2s
• Đầu vào CT thứ 4 - Đo dòng điện trung tính
• Cổng Ethernet kép với cả chế độ nối tiếp cầu nối RSTP và mạng có thể cấu hình riêng biệt
• Đồng hồ đo nguồn kép để theo dõi mức sử dụng năng lượng từ các nguồn năng lượng riêng biệt
• Ghi dữ liệu: Có sẵn trong 8 MB tích hợp và cung cấp ba nhật ký lịch sử có thể gán và đồng hồ thời gian thực để ghi lại các thông số đo lường với dấu thời gian chính xác (bộ nhớ có thể mở rộng lên 8 GB với kích thước nhật ký có thể điều chỉnh)
• Được thiết kế với công nghệ an ninh mạng hàng đầu trong ngành
• Modbus-RTU & BACnet MS/ TP sẵn sàng
• Ghi dữ liệu: Cung cấp ba bản ghi lịch sử có thể gán và đồng hồ thời gian thực để ghi lại nhiều thông số đo lường với dấu thời gian chính xác
• Cấu hình kênh riêng lẻ: Có thể hoạt động như một đồng hồ đo đa mạch bốn kênh và cho phép cấu hình hệ thống dây CT thông qua ánh xạ kênh từ xa
• Tự động điều chỉnh tần số: Điều chỉnh theo tần số cục bộ, chẳng hạn như 50 hoặc 60 Hz, lý tưởng ở các quốc gia có tần số điện khác nhau

2. Giao tiếp của đồng hồ đo công suất và năng lượng Accuenergy ACUVIM-EL-D-5A-P1V4

• Giao thức Modbus RTU và BACnet MS/TP qua RS485
• Kênh truyền thông Wi-Fi và Ethernet (Modbus TCP, BACnet IP, HTTP, SMTP, SNTP, HTTPs, Post, FTP)
• PROFIBUS DP
• Cổng giao tiếp RS485 kép

3. Thời gian sử dụng của đồng hồ đo công suất và năng lượng Accuenergy ACUVIM-EL-D-5A-P1V4

• Người dùng có thể chỉ định tối đa bốn mức giá (mức giá cao, mức giá cao điểm, mức giá thấp và mức giá bình thường) cho các khoảng thời gian khác nhau trong một ngày
• Đồng hồ này sẽ tính toán và tích lũy năng lượng theo các mức giá khác nhau theo đồng hồ bên trong và cài đặt TOU của đồng hồ

4. Hiển thị  của Accuenergy ACUVIM-EL-D-5A-P1V4

• Màn hình LCD lớn, rõ nét với đèn nền màu trắng
• Độ bền nhiệt độ môi trường rộng
• Xem phần trăm tải, bốn lũy thừa góc phần tư và bản chất tải

5. Báo động của bộ đo năng lượng và công suất Accuenergy ACUVIM-EL-D-5A-P1V4

• Cấu hình tối đa 16 báo thức được chỉ định theo các khoảng thời gian được chỉ định
• Các thông số vượt quá hoặc dưới giới hạn cài đặt và tồn tại lâu hơn khoảng thời gian đã chỉ định sẽ được ghi lại và kích hoạt Báo động DO.
• Chọn từ 80 tham số có sẵn

Giám sát chất lượng điện năng

• Bảo vệ thiết bị điện của bạn khỏi hiện tượng méo hài, sụt áp và tăng điện áp cũng như các biến đổi tần số
• Sử dụng dữ liệu nội dung sóng hài để chẩn đoán và ngăn ngừa các vấn đề về chất lượng điện trước khi xảy ra lỗi toàn hệ thống hoặc để cải thiện hiệu quả
• Theo dõi điện áp và dòng điện sóng hài riêng lẻ
• Xem thông tin chất lượng điện năng theo thời gian thực, như nội dung sóng hài và hệ số mất cân bằng
• Ghi lại tối đa 16 sự kiện PQ với dấu thời gian và điều kiện kích hoạt

Thiết kế chắc chắn, gắn trên bảng điều khiển

• Được thiết kế cho hiệu suất cao trong phân phối điện hoặc ứng dụng tự động hóa nhà máy
• Khả năng chịu đựng cao đối với sự thay đổi nhiệt độ và lắp đặt khắc nghiệt
• Xếp hạng IP56 (mặt trước)
• Đáp ứng tiêu chuẩn DIN 43700 hoặc ANSI C39.1 đường viền tròn

Ứng dụng

• Tự động hóa phân phối điện
• Hệ thống điện trung và hạ thế
• Tự động hóa công nghiệp
• Hệ thống quản lý năng lượng
• Phân tích chất lượng điện năng
• Thiết bị chuyển mạch điện và bảng điều khiển
• Tự động hóa tòa nhà
• Ứng dụng hàng hải

5. Các hàng khác của hãng Accuenergy

Power & Energy Meters

Accuenergy sản xuất một dòng đầy đủ các đồng hồ đo năng lượng và đồng hồ đo công suất được thiết kế chính xác để giám sát năng lượng hiệu suất cao và tích hợp hệ thống đơn giản. Các giải pháp đo lường có sẵn của chúng tôi được thiết kế để có chất lượng cao và sẵn sàng vận chuyển trên toàn thế giới.
MÁY ĐO CHẤT LƯỢNG ĐIỆN
Dòng Acuvim 3
Acuvim 3 Series là đồng hồ đo chất lượng điện năng IEC 61000-4-30 được NMi chứng nhận với khả năng đo năng lượng đạt chuẩn doanh thu. Nó cung cấp phân tích PQ bằng cách thu thập dạng sóng, sóng hài, tần số, xung động, điện áp và dòng điện với độ chính xác cao. Các phép đo được lấy mẫu ở tốc độ dữ liệu cao, dung lượng lưu trữ nhật ký dữ liệu 32 GB, phát hiện kích hoạt sự kiện và báo cáo tuân thủ EN50160/IEEE519.
ĐỒNG HỒ NĂNG LƯỢNG
Dòng Acuvim II
Đồng hồ đo năng lượng ANSI C12.21 lớp 0.2 cấp doanh thu tiên tiến với hỗ trợ Modbus-RTU & DNP3 cho hơn 400 thông số chất lượng điện. Bộ ghi dữ liệu lên đến 8GB với 3 hồ sơ lịch sử. Cấu hình bất kỳ kết hợp cấu trúc tỷ lệ nào cho theo thời gian, theo lịch, theo nhu cầu hoặc theo tầng.
ĐỒNG HỒ NĂNG LƯỢNG
Acuvim IIBN
Đồng hồ đo công suất BACnet được BTL niêm yết với độ chính xác ANSI C12.21 loại 0.2. Đo hơn 100 thông số đo lường thời gian thực. Giám sát các thông số điện trên hệ thống một, hai và ba phần tử. Không cần PT/VT, đo trực tiếp lên đến 400V LN hoặc 690V LL.
ĐỒNG HỒ NĂNG LƯỢNG
Dòng Acuvim L
Đồng hồ đo công suất và năng lượng đa chức năng với độ chính xác ANS C12.20 loại 0.2 để phân tích chất lượng điện, thời gian sử dụng (TOU) và 16 cấu hình cảnh báo quá/thiếu cho bất kỳ thông số nào trong số 80 thông số có sẵn. Có sẵn các tùy chọn đầu vào/đầu ra kỹ thuật số Modbus-RTU, BACnet MS/TP & PROFIBUS.
ĐỒNG HỒ NĂNG LƯỢNG
Dòng AcuRev 1310
Đồng hồ đo công suất và năng lượng DIN rail bao gồm bốn kênh đầu vào CT để đo dòng điện trung tính và cung cấp phép đo dòng điện dư. Tự động kiểm tra pha sẵn sàng để theo dõi các vấn đề về hệ thống dây điện. Tiêu chuẩn Modbus-RTU + BACnet MS/TP. Được Measurement Canada chấp thuận, được niêm yết BTL và tuân thủ SunSpec.
ĐỒNG HỒ NĂNG LƯỢNG
Dòng AcuDC 240
Đồng hồ đo công suất và năng lượng DC đa chức năng với RS485 Modbus-RTU tùy chọn và bộ ghi dữ liệu tích hợp 4MB. Được trang bị đầu vào và đầu ra kỹ thuật số tùy chọn; mô-đun mở rộng I/O đầu ra analog và rơle. Độ chính xác 0,2% về điện áp và dòng điện; 0,5% về thông số công suất và năng lượng.
ĐỒNG HỒ NĂNG LƯỢNG
Dòng EV300
Đồng hồ đo năng lượng ANSI C12.20 0.5 có hỗ trợ cho bất kỳ hệ thống điện áp nào được đánh giá từ 10V đến 230V/400V. Cấu hình tỷ lệ biến áp tiềm năng cũng được hỗ trợ. Tự động phát hiện tần số cho hệ thống 50Hz và 60 Hz. Nhiều tùy chọn I/O tích hợp có sẵn.
Chứng nhận Đo lường Canada
ĐỒNG HỒ ĐO LƯỜNG
Dòng AcuRev 2100
Đồng hồ đo phụ đa mạch đo tới 18 mạch để đo lường thời gian thực và phân tích chất lượng điện năng. Bộ nhớ ghi dữ liệu 8GB. Bao gồm Modbus-RTU, BACnet MS/TP, Modbus TCP/IP, BACnet IP, SMTP, HTTP/HTTPS Post, FTP, SNMPv3, NTP, RSTP, Ethernet kép, WiFi, 18 DI, 2 cổng RO. Giao diện web để truy cập từ xa.
ĐỒNG HỒ ĐO LƯỜNG
Dòng AcuRev 2000
Đồng hồ đo phụ đa kênh giám sát 9 hoặc 18 mạch cùng lúc. Tiêu chuẩn ANSI C12.20 0.5. Hỗ trợ Modbus TCP/IP, BACnet-IP, WiFi, Ethernet, HTTP/HTTPS Post, FTP, SMTP và SNTP qua kênh được mã hóa TLS 1.2. Đo lường thăm dò & dữ liệu chất lượng điện năng với bộ ghi dữ liệu tích hợp 4GB theo khoảng thời gian 15 phút.
AcuPanel 9100.
MÁY ĐO BẢNG ĐIỆN
Dòng AcuPanel 9100
Hệ thống đồng hồ đo bảng tùy chỉnh được đấu dây trước, cấu hình trước và lắp đặt trước. Bao gồm hệ thống dây được thử nghiệm tại nhà máy, mã màu, khối ngắn mạch cho CT, khối đầu cuối cầu chì cho điện áp và lỗ khoan trước cho ống dẫn. Tùy chọn vỏ được xếp hạng NEMA4 hoặc NEMA4X cho Acuvim II, Acuvim IIBN, Acuvim L, EV300, AcuDC 240 và AcuRev 2100.
