Thiết bị đo MTF loại chiếu ngược Kyoritsu
- Bảo hành sản phẩm 12 tháng
- Giao hàng miễn phí toàn quốc
- Hỗ trợ tư vấn kỹ thuật 24/7 (cả dịp Lễ, Tết)
- Bảo hành nhanh chóng khi khách hàng phản hồi
Tel: 0283-53.59-888
Máy đo truyền điều chế MTF loại chiếu ngược Kyoritsu
MTF（Modulation Transfer Function）
Giải pháp MTF Để đo hiệu suất độ phân giải của ống kính, trục hoành hiển thị tần số không gian (chu kỳ/mm) và độ tương phản được hiển thị trên trục tung để cho biết khả năng tái tạo đối tượng một cách trung thực như thế nào.
MTF là tần số không gian hiển thị dưới dạng độ tương phản của trục dọc và trục ngang. Nó có thể đo khả năng phân giải của ống kính bằng cách kiểm tra xem nó có khả năng tái tạo đối tượng một cách trung thực đến mức nào.

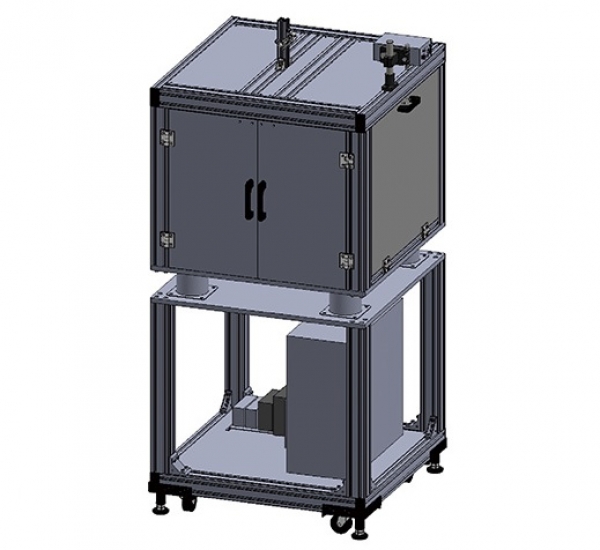

Thiết bị đo MTF loại chiếu ngược
- Một nguồn sáng chiếu vào mặt kẻ ô đặt trên mặt phẳng tiêu điểm của ống kính thử nghiệm và máy ảnh sẽ chụp ảnh bằng phương pháp chiếu ngược.
- Vì hình ảnh phóng to đã được xử lý nên ít bị ảnh hưởng bởi lỗi máy ảnh.
- Kẻ ô đặt trên mặt phẳng tiêu cự của thấu kính cần kiểm tra được chiếu xạ bởi nguồn sáng và được camera ghi lại ở dạng chiếu ngược
- Vì hình ảnh phóng to được xử lý nên ảnh hưởng lỗi đến máy ảnh là nhỏ
Thông số kỹ thuật của máy đo chức năng truyền điều chế MTF loại chiếu ngược Kyoritsu
| Tiêu cự của thấu kính đo được | f=0.9～40mm |
| Phương pháp đo | Phương pháp đo đa điểm chiếu ngược hữu hạn *Có thể vô hạn |
| Vị trí ống kính | Định vị tự động trục X, Y, Z |
| chu kỳ đo | Khoảng 3 giây |
| Nguồn sáng | Hiệu chỉnh phổ nguồn sáng sợi đèn halogen *tùy chọn IR850nm, 940nm |
| Tần số không gian | 0-600 c/mm |
| Độ chính xác đo MTF | ±3% |
| Lặp lại độ chính xác | ±2% |
| Kích thước | 710(W)×1,235(H)×710(D)mm・100kg |
MTF (Chức năng truyền điều chế) là gì?
Để đo hiệu suất độ phân giải của ống kính, chúng tôi sử dụng công nghệ đo MTF, cho thấy khả năng tái tạo đối tượng một cách trung thực như thế nào, với tần số không gian (chu kỳ/mm) được hiển thị trên trục ngang và độ tương phản trên trục dọc.
MTF là tần số không gian hiển thị dưới dạng độ tương phản của trục dọc và trục ngang.
Nó có thể đo khả năng phân giải của ống kính bằng cách kiểm tra xem nó có khả năng tái tạo đối tượng một cách trung thực đến mức nào.
Bằng công nghệ đo MTF của chúng tôi, kiểm tra 100%. Chúng tôi có thể hỗ trợ việc kiểm tra và phát triển nhà máy sản xuất ống kính. Ngoài ra, hệ thống điều chỉnh trục quang của máy ảnh và ống kính cũng được chúng tôi phát triển.
Tính năng của công nghệ MTF Kyoritsu
- Một hồ sơ theo dõi về độ chính xác cao và độ ổn định cao
- Công nghệ siêu mẫu độc đáo dựa trên ISO12233 mang lại độ ổn định đo tuyệt vời
- Độ chính xác và ổn định cao
- Độ ổn định đo lường tuyệt vời đạt được nhờ công nghệ lấy mẫu siêu gốc tuân thủ ISO12233.
- Xử lý song song tốc độ cao
- Ngoài xử lý song song thông thường, việc chụp ảnh camera và tính toán MTF hiện được xử lý song song. Điều này
- cho phép thời gian tính toán MTF tiến gần đến 0 và tăng tốc.
- Quá trình song song tốc độ cao
- Thời gian hoạt động MTF và tải hình ảnh từ máy ảnh hoạt động cùng một lúc.
- Chúng tôi đã thực hiện thời gian hoạt động MTF gần như bằng 0.
- Tốc độ cao được thực hiện.
- hiệu suất chi phí
- Hiệu suất bằng hoặc tốt hơn các sản phẩm cạnh tranh và cải thiện hiệu suất chi phí do giảm chi phí
- Hợp lý hơn
- Chất lượng của Kyoritsu vượt xa các sản phẩm cạnh tranh và hiệu suất chi phí được cải thiện nhờ nỗ lực tiết kiệm.
- Khả năng mở rộng/Tùy chỉnh
- Chúng tôi cũng có thể xử lý việc tùy chỉnh phần mềm như thay đổi logic phán đoán và sửa đổi cấu hình thiết bị như khả năng tương thích với các hệ thống quang học đặc biệt.
- Linh hoạt
- Có thể sửa đổi linh hoạt cho đối tượng quang học đặc biệt và thay đổi logic phán đoán trong phần mềm.
- GUI (Giao diện người dùng đồ họa)
- Biểu đồ kiểm tra MTF/nguồn sáng
- Biểu đồ và nguồn sáng
- Chúng tôi có thể đề xuất biểu đồ, nguồn sáng và phần mềm để đo MTF và đánh giá các hình ảnh khác nhau. Chúng tôi sẽ đề xuất cấu hình phù hợp nhất theo nhu cầu của bạn, vì vậy vui lòng liên hệ với chúng tôi. Chúng tôi sẽ đề xuất cấu hình chính xác theo ứng dụng của bạn.
- Đơn vị đo lường, Biểu đồ, Nguồn sáng và Phần mềm,
- Những thứ này có thể được tùy chỉnh cho một thông số kỹ thuật duy nhất của bạn.
- Dịch vụ của chúng tôi linh hoạt cho bất kỳ đơn đặt hàng nào.
- Vui lòng hỏi về thông số kỹ thuật ban đầu mà bạn cần.
- Thiết bị đo MTF loại chiếu ngược
- Một nguồn sáng chiếu vào tâm ngắm đặt trên mặt phẳng tiêu cự của thấu kính cần kiểm tra và máy ảnh sẽ chụp ảnh bằng phương pháp chiếu ngược.
- Kẻ ô đặt trên mặt phẳng tiêu cự của thấu kính cần kiểm tra được chiếu xạ bởi nguồn sáng và được camera ghi lại ở dạng chiếu ngược
- Thiết bị đo MTF chiếu trực giao
- Biểu đồ chuyên dụng được chụp bằng camera sử dụng phương pháp chiếu trực giao.
- Chụp ảnh biểu đồ chuyên dụng bằng camera có phép chiếu trực giao
- Thiết bị căn chỉnh hoạt động loại Collimator
- Hỗ trợ khoảng cách vật thể vô cực và dài
- Sự tương ứng với khoảng cách chủ thể ở khoảng cách vô cực, xa
- Thiết bị căn chỉnh hoạt động loại biểu đồ
- Hỗ trợ khoảng cách chủ thể góc rộng và ngắn
- Góc rộng, khoảng cách ngắn tương ứng với chủ thể
